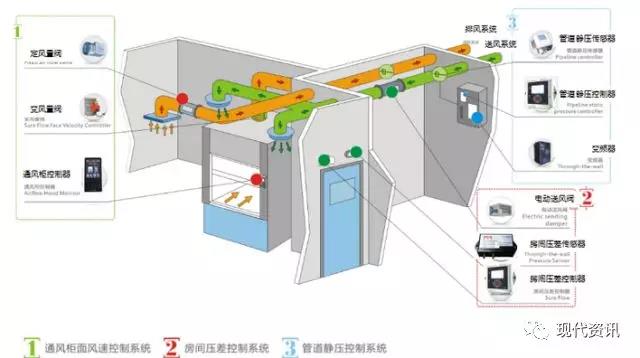

实验室VAV三大控制说明
1
通风柜面风速控制

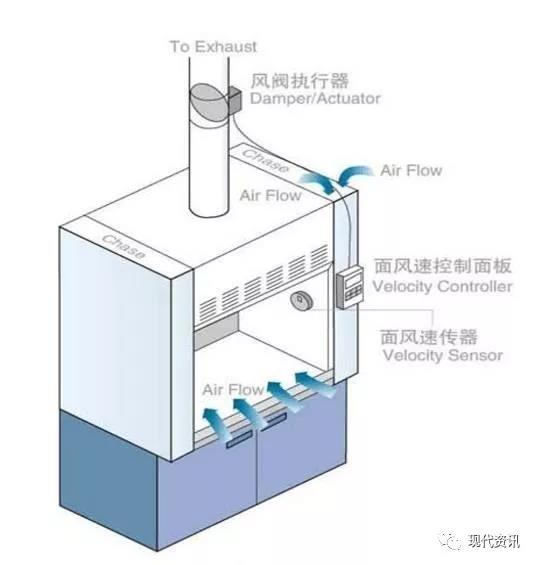

通风柜的面风速控制系统根据设置值持续地监测面风速，并通过自动调整风量以恒定风速设定值（面风速控制值根据占用情况自动调整，一般是0.5m/s）；通过安装于通风柜上的红外线传感器对通风柜前的人员操作情况进行存在监控，通过监控结果来调整安装于通风柜上的风阀来调整风量（当通风柜前无人操作时，系统自动切换到面风速0.3m/s节能模式运行）；通过安装通风柜上面的位移传感器，可以设定正常运行时通风柜门开启高度上下限，超出此范围则发出蜂鸣声，提醒操作人员；通风柜设置有紧急键，它可以在发生突发情况（如泄露、火灾）时驱动风阀开度最大，使通风柜以最大排风量排风。控制原理图如下：
2
房间压差控制

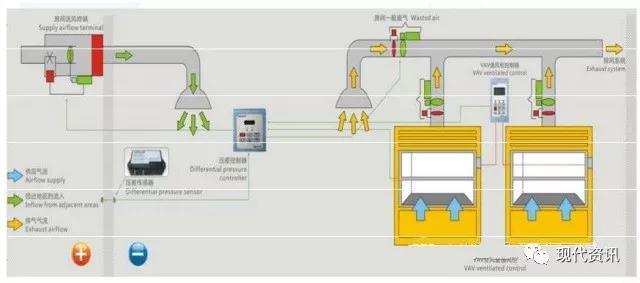

房间压差控制系统，由3大部件组成即传感器（压力传感器，流量传感器）、控制器（压差控制面板）、执行器，经过测量计算执行三步循环，实现房间达到人为设定的恒定微负压要求。
第一步：压力穿感器、流量传感器分别测量房间与过道压力、房间主排风管流量并转换成0-10V电压信号输出；
第二步：控制器接受信号，分别判断房间压差是否满足设定要求、房间是否满足最低换气次数要求，并输出相应控制信号给执行机构；
判断依据：房间体积V、人为设定换气次数N、人为设定负压值Pa
第三步：压差控制主送风阀、辅助排风阀分别接受信号，进行调整，到达设计要求。
3
管道变风量VAV控制

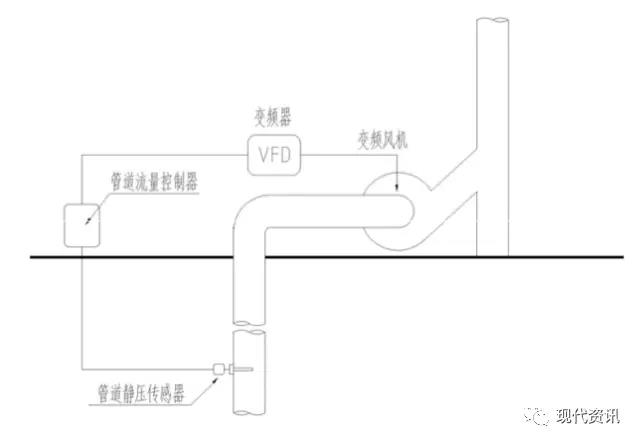

采用国际常用的定静压变风量控制技术。当系统排风管道及风机安装完成时，在风管静压最低点安装静压传感器，测量该点的静压，使该点的静压恒定在变风量末端的最低工作压力。当实验室排风系统末端通风柜开启数量及门位高度变化时，则安装传感器位置点的静压也会发生变化，变频器接受此变化值，经过其内部PID闭环运算输出对应的风机运行频率，使风机叶轮转速发生变化，从而达到变风量运行的目的。控制原理图如下：
